​双联双控开关接线图 双联双控开关几根线

双联双控开关接线图  双联双控开关几根线

双联双控开关接线图是指两个开关控制同一灯具，而且每个开关都可以独立控制，不会互相干扰。在接线方面，两个开关分别与灯具接入不同的电线，同时也要连接地线；其中一个开关还要与电源连接。在实际安装中，需要注意接线的正确性和安全性，以保障使用者的电气安全。

一、双联双控开关怎么接线cad？

双联线中的K1必须直接连接两个双联双控开关的中间接线端；

双联线中的K2连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。

两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。

二、双联双控开关怎么接线原理？

优质答案1：

双联双控开关是一种常用于室内灯光控制的开关，可以实现多个控制点同时控制同一盏灯。以下是双联双控开关的接线原理：

1. 首先在灯具处安装一个三芯电缆，其中有一个线是接地线，一个是灯泡的零线，还有一根是灯泡的火线。

2. 在一个控制点处先安装一个双联单控开关，该开关有两个怀疑钥匙孔，用来连接两根三芯电缆。

3. 在另一个控制点处也安装一个双联单控开关，并用两根三芯电缆连接到灯具处和第一个开关。

4. 在第一个开关中，将两根电缆的地线用螺丝端子连接起来，然后将一根电缆的两个火线分别连接到两个钥匙孔上，将另一根电缆的零线连接到第一个钥匙孔上。

5. 在第二个开关中，将连接灯具的电缆的地线用螺丝端子连接起来，然后将两根电缆的火线分别连接到两个钥匙孔上，将连接第一个开关的电缆的零线连接到第一个钥匙孔上。

6. 确认无误后，将所有开关插座拧紧即可。

接线完成后，可以通过任意一个控制点来控制灯光的开关和亮度。如果需要控制多个灯具，可以将相应的线路并联并接到第一个开关的其他孔上，并在第二个开关处也并联相应的线路。

优质答案2：

1 双联双控开关需要使用两个开关控制同一个电灯，可以在两个位置分别控制灯的开关。

2 双联双控开关有两个开关控制装置，分别连上两组三芯电源线，其中一组电源线的零线和另一组的相线相连，两个开关的极性需一致。

3 在两个开关的接线盒内，将每个开关的两个开关线分别连接，然后将每个开关的中间线电缆分别与电灯的两端线接头相连即可。

4 由于双联双控开关需要两个开关控制，故需要在两个位置各安装一个开关，才能实现一灯双控的效果。

三、双联双控怎么接线？

1）看双联双控开关的导线颜色：比如火线是红色的；零线是蓝色的；而来回线是绿色的。

（2）双联双控开关的接线过程：用一个双控开关的中间接线柱去连接到火线，再然后将另一个双控开关的中间接线柱连接到灯头，再连接来回线，就是将两条绿色的导线任意连接上下两个接线柱，而零线则直接连接到灯头的另一个触点就可以了，非常简单。

四、双联双控如何接线？

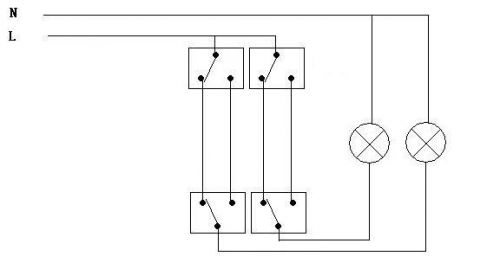

双开双控接线端子有6个分别是两L1、L11、L12、L2、L21、L22。电源火线和两个灯的控制线一同下入第一个双联双控开关线盒里，然后再配两个颜色一样的四根线和两根灯控制线一同下入第二个开关线盒里。

电源火线接入第一个开关L1和L2上，两根同一种颜色电线接到L11、L12和L21、L22上，两个控制线接到第二个开关L1L2上可以了。

五、双联双控开关怎么接？

优质答案1：

双联双控开关接法：咱们把两个灯通上一根火线一根零线，然后拿来两个双控开关，后面有六个孔前面有两个面板的，咱们把火线接到L1端口，然后从L1端口用一根小短线引到L2，然后咱们把两根控制线分别接到另一个开关的L1和L2，然后咱们再用两根线把L21和L21连起来，L11和L11连起来，然后咱们再用两根线把L22和L22连起来，L12和L12连起来，接完之后咱们送上电

优质答案2：

把开关左边火线的触点和L端相连接，开关的右边零线触点和灯具连接。所有的线路接好后，把灯具内的两端用胶布包裹起来。把剩下的火线和零线连接到插头上去就可以了。
